2006-04-23, 17:23 GPL shift

Schemat pod game port masz tu: http://img215.imageshack.us/img215/3531/shifterschemat1nz.jpg , a co do stronek ja korzystalem z tych:
http://www.massey.ac.nz/~jcmarsha/Wheel/hshifter.htm
http://members.chello.nl/~a.hitman/shifter.htm
http://www.cc.jyu.fi/~ttsiikan/shifter/

po polsku raczej nic nie ma...

BTW. kable juz przylutowane: http://img232.imageshack.us/img232/7538/kable2wt.jpg , moze jutro zaczne cos kombinowac z mechanika...

Reklamy

Mongoose

Dołączył: 05 Wrz 2001
Posty: 2292
Miasto: Gliwice

2006-04-23, 23:31 GPL shift

+JacKill+ napisał:

po polsku raczej nic nie ma...

A ten to niby po jakiemu jest?

+JacKill+ napisał:

http://img215.imageshack.us/img215/3531/shifterschemat1nz.jpg

i dziala w 100% bo po storzeniu tego schematu zbudowalem na jego podstawie zywe, dzialajace urzadzenie

+JacKill+

Dołączył: 09 Maj 2005
Posty: 1360
Miasto: Okolice Kielec;)

2006-04-26, 20:46 GPL shift
Mongoose, mam taką prośbę, czy mógłbyś wrzucić jakieś fotki Twojego shiftera? Zwłaszcza jak zrobiłeś mocowanie sprężynek, które "łapią" biegi... bo właśnie się zabieram za obudowę i chciałbym zobaczyć jak można to zrobić.

Mongoose

Dołączył: 05 Wrz 2001
Posty: 2292
Miasto: Gliwice

2006-04-27, 23:47 GPL shift
Szukalem, ale fotek nie znalazlem. Jak znajde chwile to wykopie shiftera z kartonow, rozbiore i pstrykne jeszcze raz ... ewentulanie "naszkicuje" jakies obrazki z pamieci

+JacKill+

Dołączył: 09 Maj 2005
Posty: 1360
Miasto: Okolice Kielec;)

2006-04-27, 23:54 GPL shift
OK, nie ma pośpiechu na razie jestem uziemiony brakiem materiału na obudowe, ale może w długi weekend coś wykombinuje

Mongoose

Dołączył: 05 Wrz 2001
Posty: 2292
Miasto: Gliwice

2006-04-29, 14:52 GPL shift

Fotek nie znalazlem a shifter zostal gdzies w kartonie w starej piwnicy ...

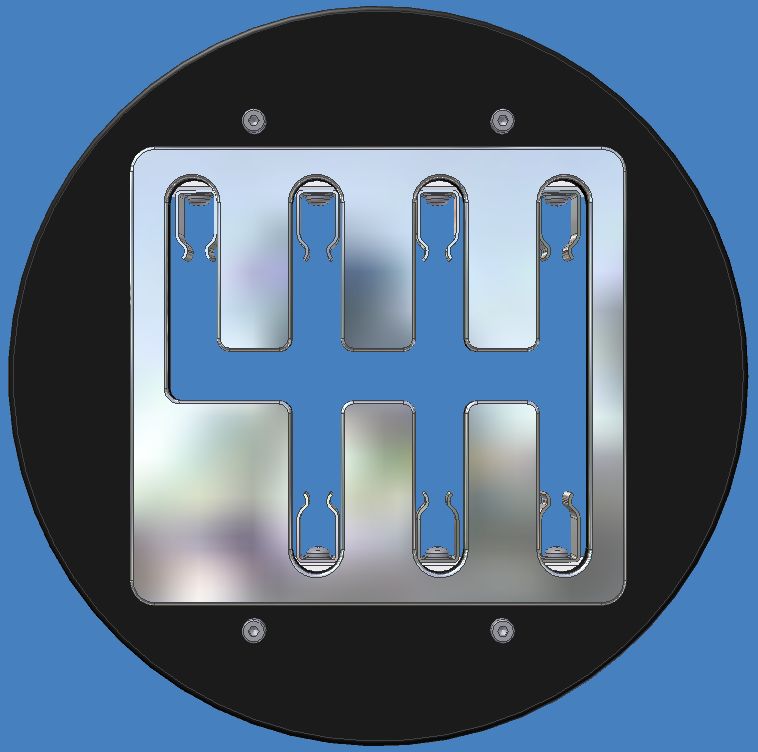

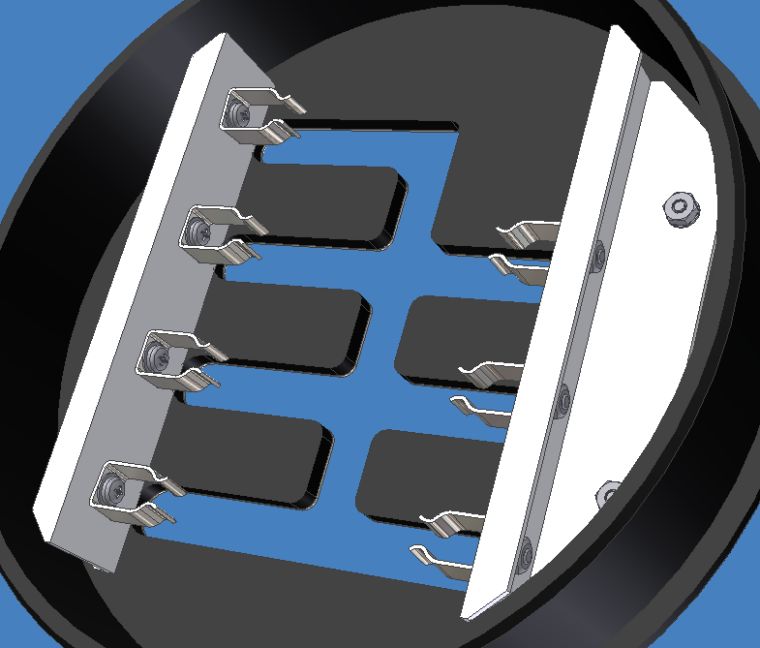

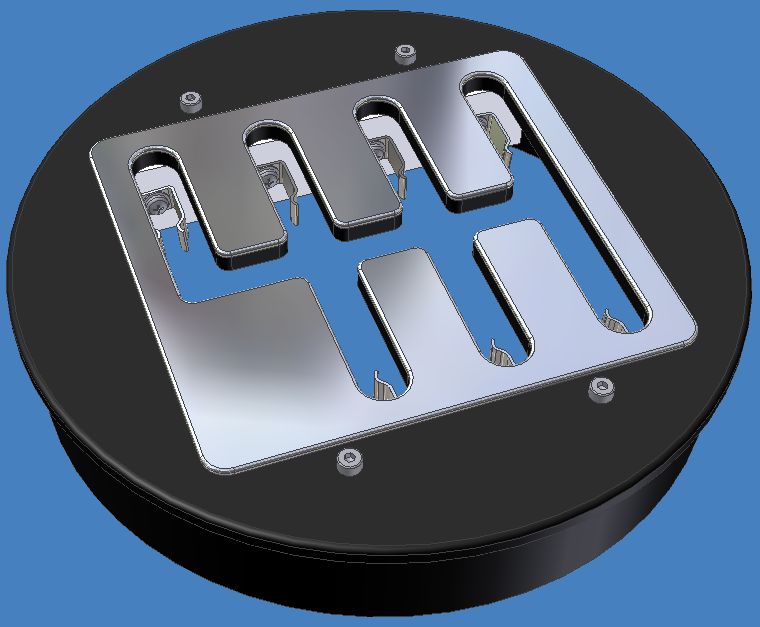

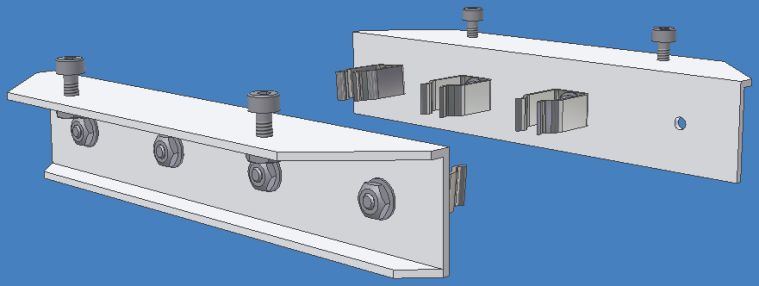

Z pamieci odtworzylem rozwiazania ktore zastosowalem w gornej jego czesci. Wygladalo to mniej wiecej tak jak na ponizszych obrazkach. Do srubek mocujacych te sprezyny-"chwytaki" poczegolnych biegow nalezy dolaczyc odpowiednie wyprowadzenia ze schematu elektrycznego (zwarcie odbywa sie przez metalowy drazek zmiany biegow). C-owniki powinny byc wykonane z jakiegos izolatora, bo odpada wtedy problem izolacji.

Na rozwiazanie tej czesci shiftera mialem sporo pomyslow, ale ten wydal mi sie optymalny poniewaz jest fajny efekt "wchodzenia" biegu podobnie jak to ma miejsce w real-car'rze

Opis:	4
Rozmiar:	21.18 KB
Odsłon:	7621 raz(y)

Opis:	3
Rozmiar:	47.79 KB
Odsłon:	7504 raz(y)

Opis:	2
Rozmiar:	43.81 KB
Odsłon:	7887 raz(y)

Opis:	1
Rozmiar:	51.93 KB
Odsłon:	7817 raz(y)

+JacKill+

Dołączył: 09 Maj 2005
Posty: 1360
Miasto: Okolice Kielec;)

2006-04-29, 20:25 GPL shift
Piekna sprawa Dzięki, a i mam pytanie... te sprężynki są ze spinaczy, tak jak napisałeś? No i skombinuje w koncu jakas deske, to zrobie w koncu obudowe, bo elektronika leży już od dwóch tygodni polutowana
